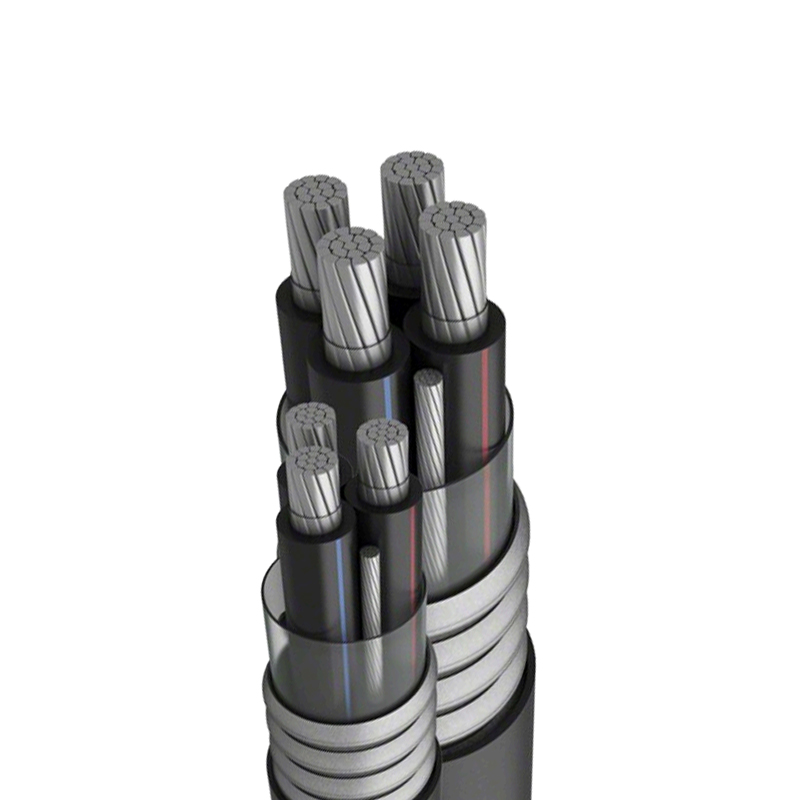

Kabel listrik berisolasi plastik inti tembaga dan inti aluminium dengan tegangan pengenal 26/35kV ke bawah

• Standar Referensi

Produk ini diproduksi sesuai dengan standar GB12706-2020 atau IEC, BS, DIN, dan  ICEA berdasarkan permintaan.

• Aplikasi

Produk ini cocok untuk digunakan pada jalur transmisi dan distribusi daya dengan tegangan frekuensi daya pengenal 26/35kv.

• Karakteristik pengoperasian

-- Kabel Listrik  Berinsulasi XLPE untuk tegangan frekuensi daya terukur  kamuo/U:3.6/6kV-26/35kV

·   Maks. suhu pengoperasian konduktor terus menerus yang diijinkan: 90°C.

·   Maks. suhu konduktor hubung singkat tidak boleh melebihi 250°C.

·   Suhu lingkungan saat pemasangan tidak boleh di bawah O°C.

·   Jari-jari lentur kabel inti tunggal tidak boleh kurang dari 20 kali diameter kabel.

-- Kabel Listrik Berinsulasi XL.PE untuk tegangan frekuensi daya terukur Uo/U:0,6/kV.

·   Maks. suhu pengoperasian konduktor yang diizinkan terus-menerus: 90°C.

·   Maks. suhu hubung singkat konduktor tidak boleh melebihi 250℃ (durasi maksimum 5 detik).

·   Suhu lingkungan saat pemasangan tidak boleh di bawah O°C.

·   Jari-jari lentur suatu kabel tidak boleh kurang dari 15 kali diameter kabel.

-- Kabel Listrik Berinsulasi XL.PE untuk tegangan frekuensi daya terukur Uo/U:0,6/1kV.

·Maks. suhu operasi kontinyu yang diizinkan dari konduktor:70°C

·Maks. suhu arus pendek konduktor tidak boleh melebihi 160°C.

·(durasi maksimum 5 detik)

· Suhu sekitar saat pemasangan tidak boleh di bawah O°C.

·Radius lentur kabel tidak boleh kurang dari 15 kali diameter kabel.

• Penunjukan tegangan

Tegangan pengenal kabel untuk ruang aplikasi tertentu harus sesuai dengan kondisi pengoperasian sistem yang menggunakan kabel tersebut, dan dinyatakan dalam bentuk Uou (tn)kV Dimana:

·   Uo-: Tegangan frekuensi daya terukur antara konduktor dan layar atau selubung logam, yang  kabelnya dirancang;

·   U-:  Tegangan frekuensi daya terukur antar konduktor,  yang dirancang untuk kabel tersebut;

·   Um-: Nilai maksimum “tegangan sistem tertinggi” yang dapat digunakan pada peralatan.

Nilai Uo kabel untuk sistem tiga fasa direkomendasikan sebagai berikut:

Tipe pertama digunakan untuk gangguan grounding fase tunggal yang waktu gangguannya tidak lebih dari 1 menit pada satu waktu, dan juga dapat digunakan untuk sistem dengan waktu maksimum tidak lebih dari 8 jam dan total kumulatif tahunan tidak lebih dari 12 jam. Tipe kedua digunakan dalam sistem dengan waktu gangguan grounding yang lebih lama dan kondisi dengan persyaratan      yang lebih tinggi untuk kinerja isolasi kabel.
