Kabel Daya Berinsulasi XLPE untuk Tegangan Terukur 3,6/6kV~26/35kV
- Jenis dan nama kabel
| Ketik | Aplikasi | |
| Yiv | Inti Tembaga XLPE Berinsulasi Pvc Berselubung Daya Kabel | Dalam ruangan, terowongan, parit kabel, dan tempat lainnya, tidak dapat menahan gaya mekanis eksternal. Kabel inti tunggal tidak diperbolehkan dipasang dalam manajemen magnetis.
Di dalam ruangan, terowongan, parit kabel, atau peletakan yang terkubur, dapat menahan gaya eksternal mekanis tertentu, tetapi tidak dapat menahan tegangan yang besar.
Di dalam ruangan, terowongan, pengerukan parit kabel atau peletakan yang terkubur, dll., dapat menahan gaya mekanis eksternal dan tegangan tertentu. |
| YJLV | Inti Aluminium XLPE Berisolasi PVC Berselubung Kabel Listrik | |
| VY | Inti Tembaga XLPE Berisolasi Polietilen Berselubung Kabel Listrik | |
| YJLY | Polietilen Berisolasi Inti Aluminium XLPE Kabel Listrik Berselubung | |
| Yv22 | Inti Tembaga XLPE Sabuk Baja Terisolasi PVC Lapis Baja Kabel Listrik Berselubung | |
| YJLV22 | Sabuk Baja Terisolasi Inti Aluminium XLPE Lapis Baja Kabel Listrik Berselubung PVC | |
| YIV23 | Sabuk Baja Terisolasi XLPE Inti Tembaga Lapis Baja Kabel Listrik Berselubung Polietilen | |
| YILV23 | Sabuk Baja Terisolasi Inti Aluminium XLPE Lapis Baja Kabel Listrik Berselubung Polietilen | |
| YJV32 | Kawat Baja Halus Berisolasi XLPE Inti Tembaga Kabel Listrik Berselubung PVC Lapis Baja | |
| YJLV32 | Kawat Baja Halus Terisolasi Inti Aluminium XLPE Kabel Listrik Berselubung PVC Lapis Baja | |
| YJV33 | Kawat Baja Halus Berisolasi XLPE Inti Tembaga Kabel Listrik Berselubung Polietilen Lapis Baja | |
| YJLV33 | Kawat Baja Halus Terisolasi Inti Aluminium XLPE Kabel Listrik Berselubung Polietilen Lapis Baja |
- Rentang Produksi kabel
| Ketik | Inti | Nilai Tegangan kV | ||||||
| 3.6/6 | 6/66/10 | 8.7/10 8.7/15 | 20/12 | 18/20 18/30 | 21/35 | 26/35 | ||
| Penampang nominal nominal mm2 | ||||||||
| YJV YILV YJY YJLY | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
Catatan: Kabel lapis baja inti tunggal cocok untuk sistem DC, bukan untuk sistem AC, sebaiknya menggunakan lapisan lapis baja bahan non-magnetik atau menggunakan tindakan isolasi magnetik.
- Konstruksi kabel

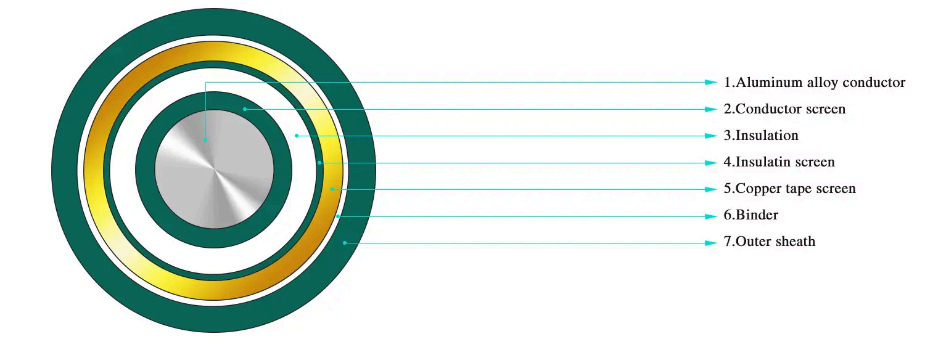

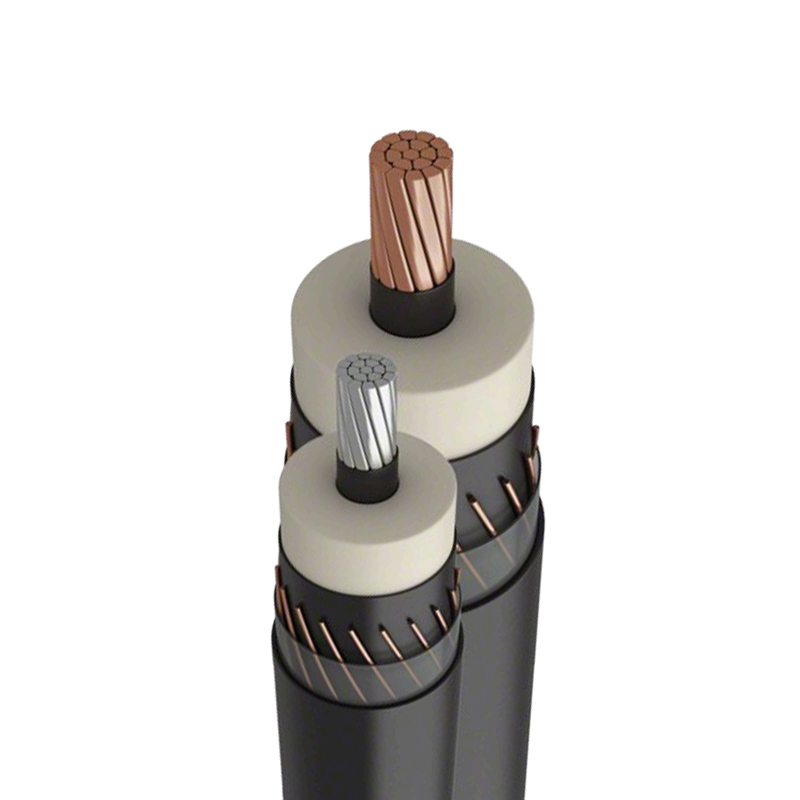

·Kabel daya insulasi XLPE inti tunggal untuk tegangan pengenal mulai 3,6/6kV~26/35kV

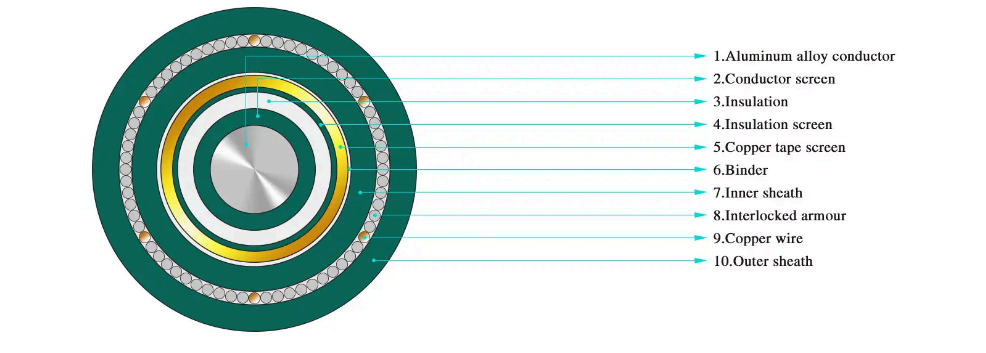

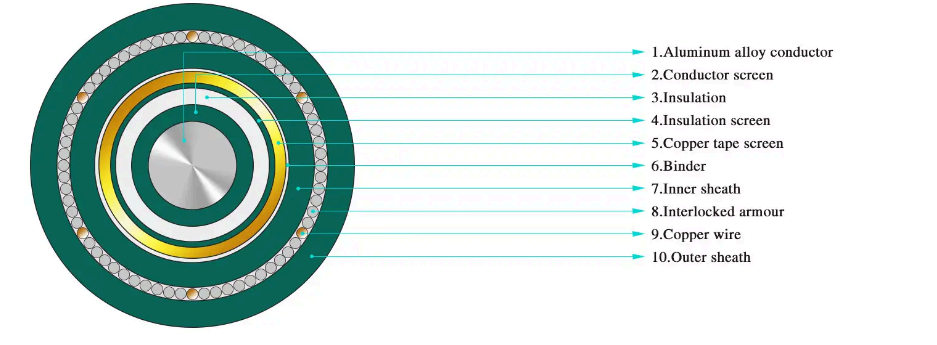

·Kabel daya lapis baja kawat baja insulasi XLPE inti tunggal untuk tegangan pengenal dari 3,6/6kV~26/35kV

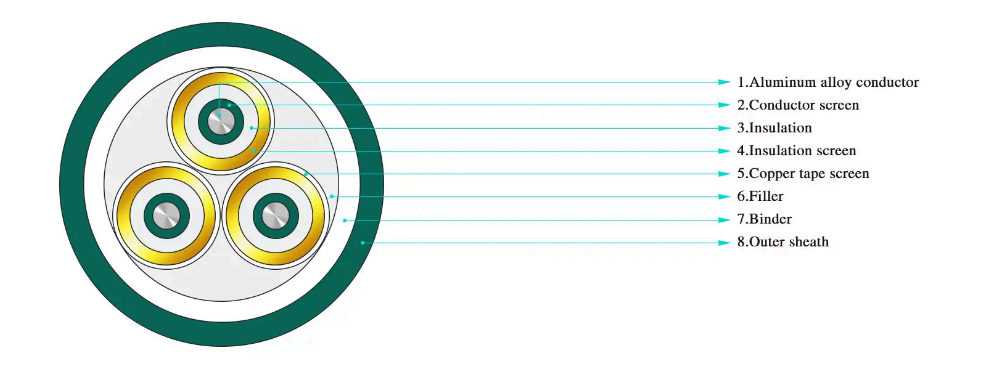

·Kabel daya insulasi XLPE tiga inti untuk tegangan pengenal mulai 3,6/6kV~26/35kV

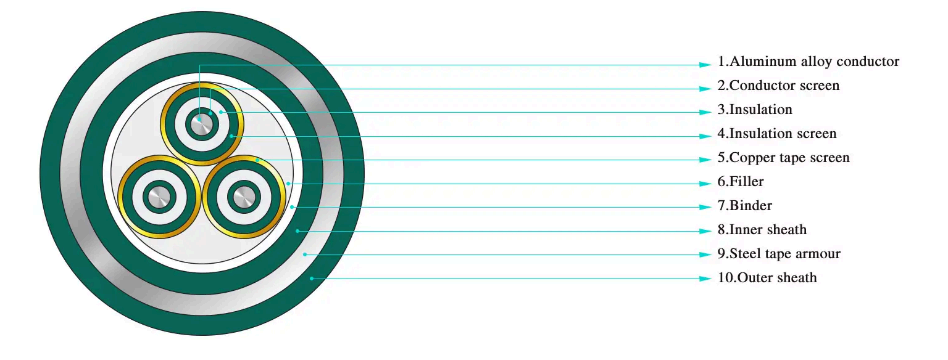

·Kabel daya lapis baja pita baja isolasi XLPE tiga inti untuk tegangan pengenal dari 3,6/6kV~26/35kV
